友我科技Modbus读写器PLC开发指南(HF和UHF)

支持超高频IC卡读卡器在PLC中应用,兼容屏,组态软件

目录
Modbus高频简介
Modbus高频读写器寄存器描述(HF)
Modbus高频读写器读取IC卡卡号的流程(HF)
Modbus高频读写器读取数据块的流程(HF)

Modbus高频之EY5K01卡简介
Modbus高频读写器之EY5K01卡寄存器描述(CPU卡)
Modbus高频读写器之EY5K01卡配置信息介绍(CPU卡)
Modbus高频读写器读取EY5K01卡卡号的流程(CPU卡)
Modbus高频读写器读取之EY5K01卡数据的流程(CPU卡)

Modbus超高频读写器简介(UHF)
Modbus超高频读写器寄存器描述(UHF)
Modbus超高频读写器读UHF RFID标签EPC卡号的流程(UHF)
Modbus超高频读写器读取数据块的流程(UHF)

友我科技Modbus读写器专门为ModbusRTU协议设计的IC卡读卡器,支持在PLC,屏,组态软件中使用IC卡读卡器,对IC卡进行读和写。支持高频IC卡和超高频RFID标签,高频读卡器距离<6cm, 超高频读卡距离<50cm.

友我科技Modbus超高频RFID读卡器相关信息:

项目 信息
支持的PLC系统 西门子,三菱,施耐德,只要有modbusrtu协议和RS485总线就可以
读卡器接口 RS485 Modbus-RTU
供电电压 +12VDC到+24VDC
读卡距离 标准卡小于50cm
支持卡类型 遵循18000-6C,G2协议的标签和卡
读卡器接线 红:电源正
黑:电源地
黄:RS485+或者A
绿:RS485-或者B
资料下载 Modbus读写器YW-602M下载,配置软件可以配置各种读卡方式
支持的Modbus读写器 UHF超高频Modbus读写器YW-602M
获取UHF Modbus读写器样品 YW-602M



UHF超高频Modus读写器PLC开发指南

Modbus读写器YW-602M寄存器描述

名称 寄存器地址(HEX) 属性 寄存器内容
蜂鸣器和LED控制 0014 只写 值可以控制蜂鸣器和LED
标签检测寄存器 001A 可读可写 值可以表示当前是否检测到RFID标签,如果为1则说明检测到标签,如果为0,则没有找到标签。当值=1时,只有修改值为0后,才会启动下一次寻卡。
EPC 长度 001B 只读 当读到标签后,此值显示EPC的字长度。
用户区读起始地址 001C 可读可写 临时设置读标签用户区的开始字地址,取决于配置软件是否有效
用户区读字数 001D 可读可写 临时设置读标签用户区的字数量,取决于配置软件是否有效
用户区写起始地址 001E 可读可写 临时设置写标签用户区的开始字地址,取决于配置软件是否有效
用户区写字数 001F 可读可写 临时设置写标签用户区的字数量,取决于配置软件是否有效
标签读、写验证密钥 0020-0021 可读可写 临时标签读、写验证密钥,取决于配置软件是否有效
标签销毁验证密钥 0022-0023 可读可写 临时标签销毁验证密钥,取决于配置软件是否有效
标签操作指令寄存器 0024 可读可写 当读到标签后,此寄存器可以控制读内存还是写内存,或者销毁
标签操作状态寄存器 0025 可读 显示0024标签操作指令寄存器后的状态,0为成功,其他为失败
标签EPC 0026-0044 可读 标签的EPC
标签TID 0045-0048 可读 标签的TID,取决于配置软件是否配置
内存数据 004F-006E 可读可写 读取的标签内存数据,0到31寄存器对应用户区的32个字

UHF超高频Modbus读写器寄存器与寄存器值

1.蜂鸣器和LED,寄存器地址:0014。UHF超高频Modbus读写器YW-602M上面的蜂鸣器和LED灯除了通过系统设置触发工作以外,还可以单独控制,通过写0003寄存器可以直接控制蜂鸣器和LED灯。0014存器共2个字节,16位.
0-3位:断开的时间,单位100ms
4-7位:通电的时间,单位100ms
8-9为:选择LED还是蜂鸣器,1(二进制01)为LED灯,2(二进制10)为蜂鸣器,3(二进制11)为LED灯和蜂鸣器
10-15位:执行的次数,6位,值0到63。
例如:让蜂鸣器短促的鸣叫3声。10-15位为3,000011, 8-9位为2,10,4-7位为1,0001,0-3位为1,0001。合起来为0000111000010001,16进制为0E11。

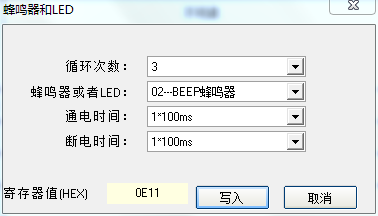

简易的办法可以从Modbus读写器演示程序中计算出来:
蜂鸣器和LED

2.标签检测寄存器地址:001A。该寄存器可以启动重新寻标签和显示是否寻到标签,. 该寄存器可读可写。上电后,该寄存器为0,为寻卡状态,一旦有卡进入,读卡器读到卡片后,立该寄存器=1,并且不再寻卡, 直到程序将该寄存器清零,即写寄存器001A寄存器=0。一旦设置为0后,读卡器启动寻卡流程,直到读到卡后,填充该寄存器,停止寻卡。清零后重新寻卡。

3.EPC长度寄存器:001B。一旦读卡成功, 此寄存器会显示EPC的字长度。

4.用户区读起始地址寄存器:001C。临时设置读标签用户区的开始字地址,配置软件可以配置是否使用此寄存器。

5.用户区读字数寄存器:001D。临时设置读标签用户区的字数量,配置软件可以配置是否使用此寄存器。

6.用户区写起始地址寄存器:001E。临时设置写标签用户区的开始字地址,配置软件可以配置是否使用此寄存器。

7.用户区写字数寄存器001F。临时设置写标签用户区的字数量,配置软件可以配置是否使用此寄存器。

8.标签读、写验证密钥0020-0021。临时标签读、写验证密钥,配置软件可以配置是否使用此寄存器。

9.标签销毁验证密钥0022-0023。临时设置写标签用户区的字数量,配置软件可以配置是否使用此寄存器。

10.标签操作指令寄存器0024。当读到标签后,此寄存器可以控制读内存还是写内存,或者销毁
。此寄存器可以有4个值,0表示没有操作, 1表示读用户区, 2 表示写用户区,3表示销毁标签。读和写标签的参数根据软件配置采用相关的寄存器。

11.标签操作状态寄存器:0025。0024寄存器操作后的状态,0表示成功,其他表示失败。

12.标签EPC寄存器:0026-0044。读标签成功后的EPC,由于EPC的长度不固定,EPC数据将从0026开始填充。

13.标签TID寄存器0045-0048。标签的TID数据,如果配置读取了TID,此处才有显示,否则为0。

14.用户区内存寄存器004F-006E。读取的标签内存数据,0到31寄存器对应用户区的32个字, 如果用户配置读写用户区或者使用0024寄存器操作用户内存区,则所有的数据都现在这里, 共32个寄存器,与用户区的32个字对应。

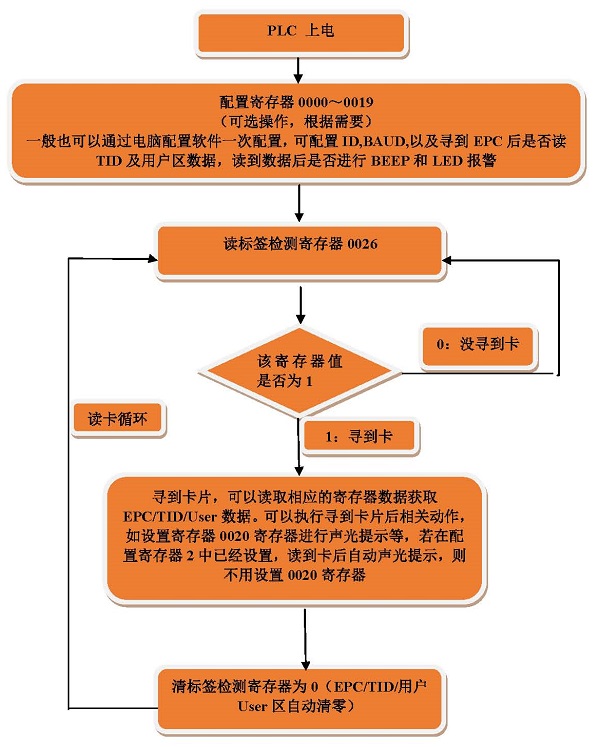

Modbus读写器读取G2标签EPC的流程:

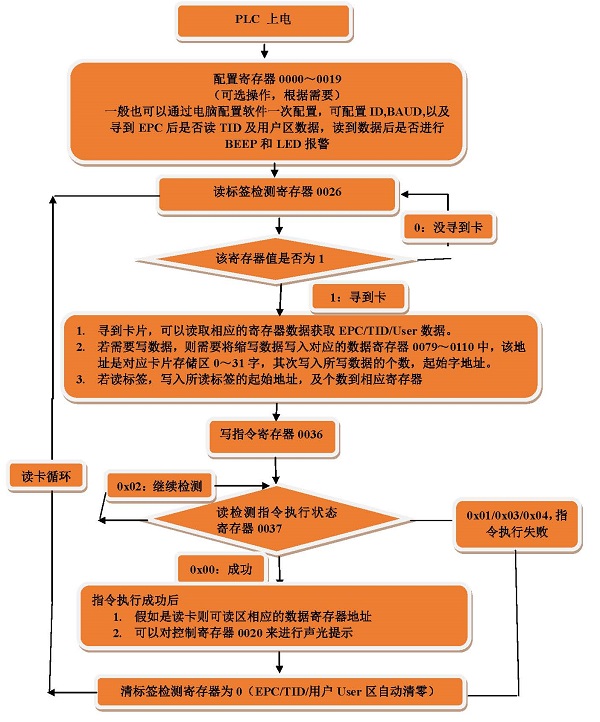

Modbus读写器读取G2标签用户区的流程:
