友我科技IC卡读卡器PLC开发应用实例


此实例将在PLC中自动读取IC卡的卡号,PLC通过RS485连接modbus读写器YW-630或者YW-631。

以下例程在西门子S7-200 smart中调试和运行。S7-200 smart系列PLC访问外部寄存器设置的寄存器地址比实际寄存器地址多1,例如:卡号起始寄存器地址:0004。在PLC中设置为40005。

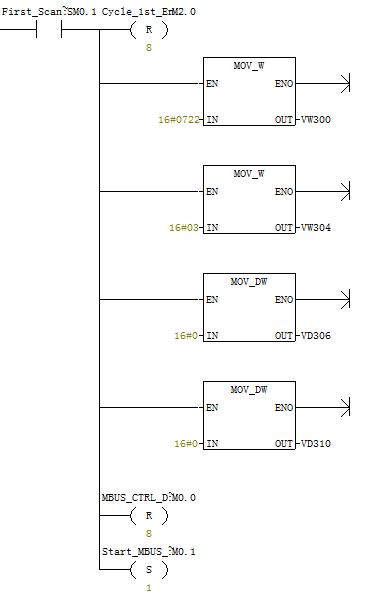

1、PLC上电初始化。
PLC上电

符号 地址 注释
Cycle_1st_En M2.0 循环第1次使能
First_Scan_On SM0.1 仅在第一个扫描周期时接通
MBUS_CTRL_Done M0.0 Modbus主站初始化完成
Start_MBUS_MSG_1 M0.1 Modbus主站初始化完成,启动第一套读写信息

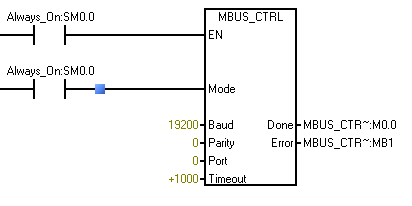

2、初始化Modbus主站通讯。
EN-- 使能: 必须保证每一个扫描周期都被使能(SM0.0)
Mode--模式:1-----使能modbus协议功能;0-----恢复为系统PPI协议功能
ModbusRTU初始化

符号 地址 注释
Always_On SM0.0 始终接通
MBUS_CTRL_Done M0.0 Modbus主站初始化完成
MBUS_CTRL_Error MB1 Modbus主站初始化错误代码

1、PLC上电初始化。
PLC上电

符号 地址 注释
Cycle_1st_En M2.0 循环第1次使能
First_Scan_On SM0.1 仅在第一个扫描周期时接通
MBUS_CTRL_Done M0.0 Modbus主站初始化完成
Start_MBUS_MSG_1 M0.1 Modbus主站初始化完成,启动第一套读写信息

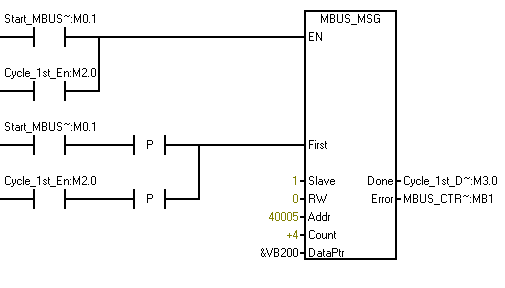

3、读取卡片序列号(卡号)。
读取卡片序号

符号 地址 注释
Cycle_1st_Done M3.0 循环第1次完成
Cycle_1st_En M2.0 循环第1次使能
MBUS_CTRL_Error MB1 Modbus主站初始化错误代码
Start_MBUS_MSG_1 M0.1 Modbus主站初始化完成,启动第一套读写信息

4、如果读正常。
PLC读正常

符号 地址 注释
Cycle_1st_Done M3.0 循环第1次完成
Cycle_1st_En M2.0 循环第1次使能
Start_MBUS_MSG_1 M0.1 Modbus主站初始化完成,启动第一套读写信息

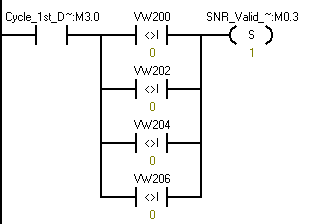

5、判断是否读到卡号。
判断卡号

符号 地址 注释
Cycle_1st_Done M3.0 循环第1次完成
SNR_Valid_Flag M0.3 卡号有效

6、判断如果卡号都等于0,说明没有读到卡。
没有读到卡

符号 地址 注释
Cycle_1st_Done M3.0 循环第1次完成
SNR_Valid_Flag M0.3 卡号有效

7、没有读到卡号,启动定时500ms再去读卡。

符号 地址 注释
Cycle_1st_Done M3.0 循环第1次完成
SNR_Valid_Flag M0.3 卡号有效

8、定式时间到,启动读卡号。

符号 地址 注释
Cycle_1st_Done M3.0 循环第1次完成
Cycle_1st_En M2.0 循环第1次使能

9、如果卡号有效。

符号 地址 注释
Cycle_1st_Done M3.0 循环第1次完成
Cycle_1st_En M2.0 循环第1次使能
Cycle_2st_Done M3.1 循环第2次完成
Cycle_2st_En M2.1 循环第2次使能
SNR_Valid_Flag M0.3 卡号有效

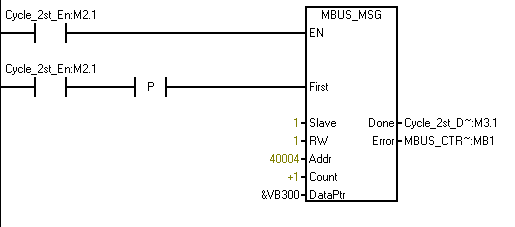

10、如果需要,写蜂鸣器和LED寄存器: LED和蜂鸣器分别闪一次。

符号 地址 注释
Cycle_2st_Done M3.1 循环第2次完成
Cycle_2st_En M2.1 循环第2次使能
MBUS_CTRL_Error MB1 Modbus主站初始化错误代码

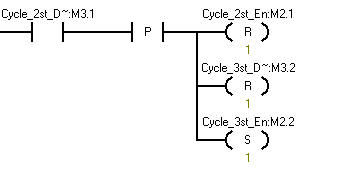

11、判断是否都作完。

符号 地址 注释
Cycle_2st_Done M3.1 循环第2次完成
Cycle_2st_En M2.1 循环第2次使能
Cycle_3st_Done M3.2 循环第3次完成
Cycle_3st_En M2.2 循环第3次使能

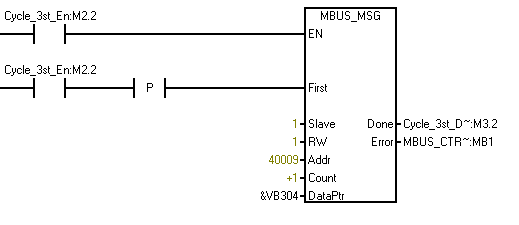

12、处理完卡号后,可以对卡进行休眠。

符号 地址 注释
Cycle_3st_Done M3.2 循环第3次完成
Cycle_3st_En M2.2 循环第3次使能
MBUS_CTRL_Error MB1 Modbus主站初始化错误代码

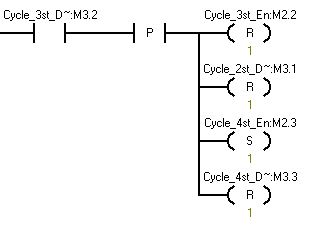

13、判断是否完成。

符号 地址 注释
Cycle_2st_Done M3.1 循环第2次完成
Cycle_3st_Done M3.2 循环第3次完成
Cycle_3st_En M2.2 循环第3次使能
Cycle_4st_Done M3.3 循环第4次完成
Cycle_4st_En M2.3 循环第4次使能

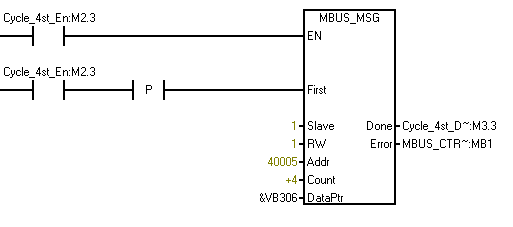

14、清空卡号寄存器。

符号 地址 注释
Cycle_4st_Done M3.3 循环第4次完成
Cycle_4st_En M2.3 循环第4次使能
MBUS_CTRL_Error MB1 Modbus主站初始化错误代码

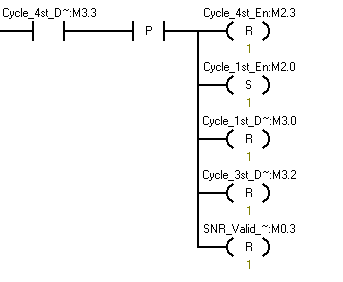

15、启动重新读卡号。

符号 地址 注释
Cycle_1st_Done M3.0 循环第1次完成
Cycle_1st_En M2.0 循环第1次使能
Cycle_3st_Done M3.2 循环第3次完成
Cycle_4st_Done M3.3 循环第4次完成
Cycle_4st_En M2.3 循环第4次使能
SNR_Valid_Flag M0.3 卡号有效
